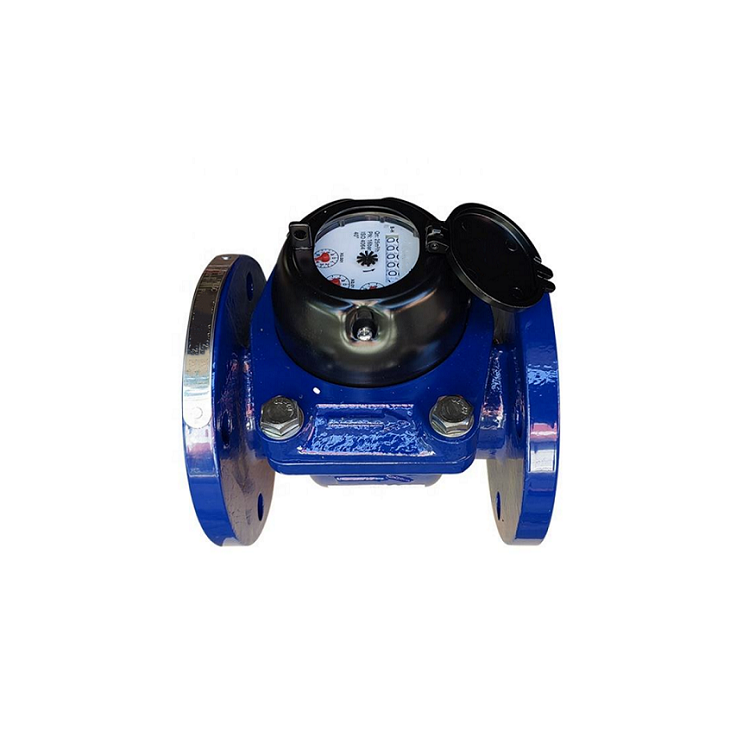

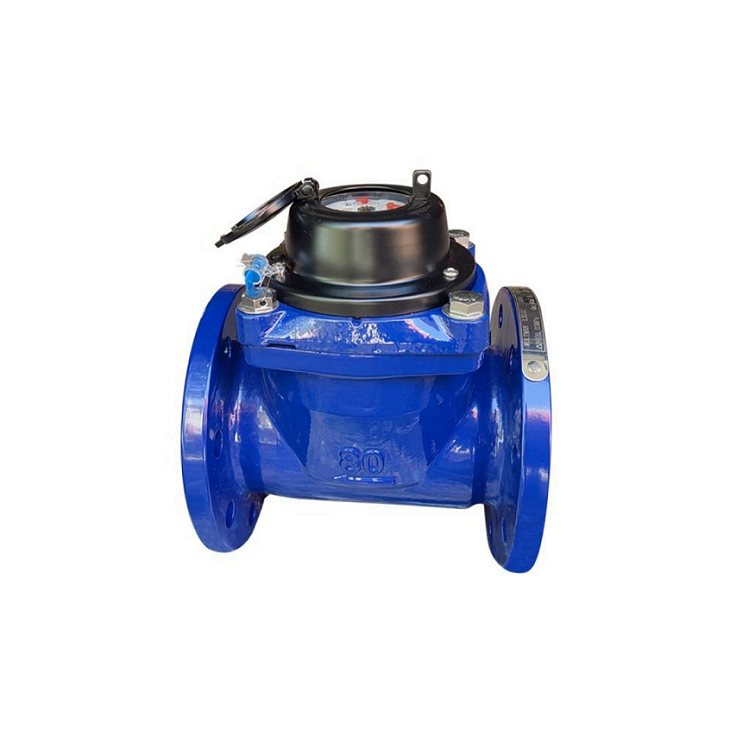

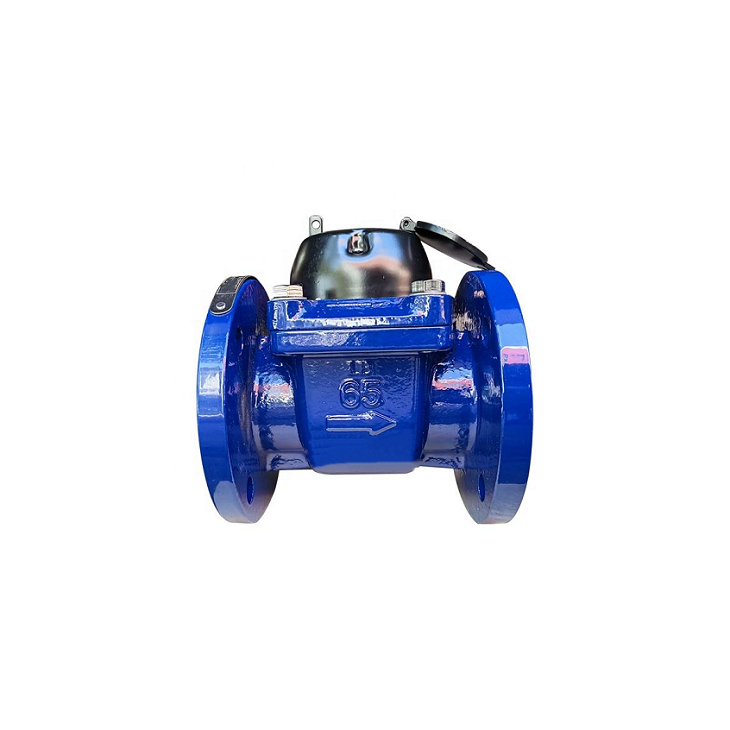

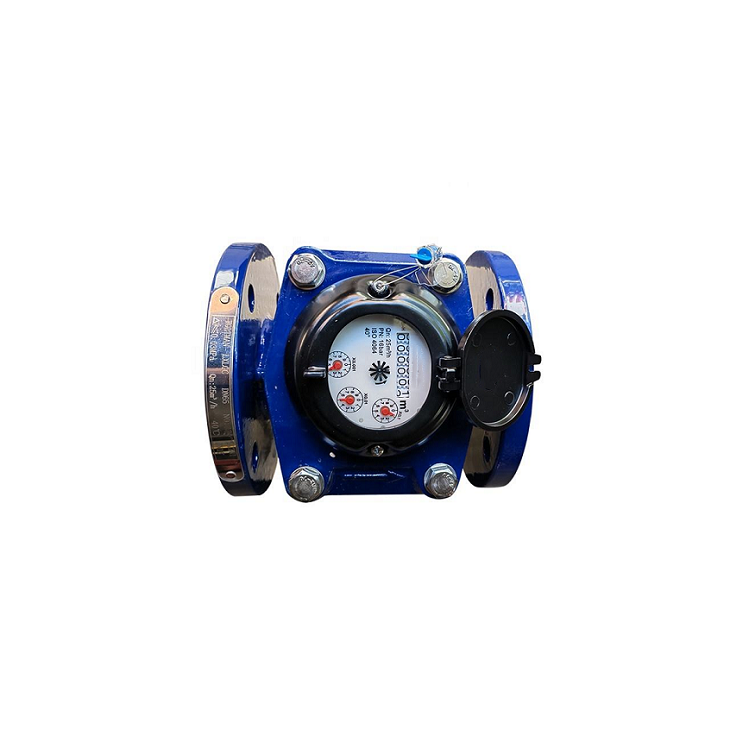

Tongtuo præsenterer LXLC-seriens Mechanical Irrigation Water Meter, der er specielt udviklet til stor-landbrugsvandhåndtering. Denne robuste kunstvandingsvandmåler kombinerer Woltman-turbineteknologi med kraftig-konstruktion og leverer pålidelig ydeevne til kunstvandingsdistrikter, landbrugskooperativer og store landbrugsvandtildelingssystemer.
Nøglefunktioner
Vandmåling med høj-kapacitet
Designet til store-vandingsapplikationer med strømningshastigheder fra 5-3000 m³/t, hvilket sikrer nøjagtige målinger til landbrugsvandfakturering
Mekanisk kunstvandingsvandmåler pålidelighed
Rent mekanisk drivsystem kræver ingen ekstern strøm, ideel til fjerntliggende landbrugsmiljøer med begrænset infrastruktur
Aftageligt patrondesign
Patenteret aftageligt element tillader vedligeholdelse og kalibrering uden afbrydelse af rørledningen, hvilket reducerer nedetiden i vandingssæsonerne
Indstillinger for pulsudgang
Konfigurerbar pulsfunktionalitet: ikke-puls, aktiv pulsudgang (1000L/puls) eller præ-udstyret til fremtidige automatiseringsopgraderinger
Vakuum-forseglet registerbeskyttelse
Tør urskive med magnetisk drev bevarer læseklarheden i fugtige vandingsmiljøer og forhindrer dug og fugtskader
Landbrugs-konstruktion
Kraftig-støbejernskrop med epoxybelægning modstår landbrugsvandforhold og udendørs installation
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Model serie |
LXLC-50 til LXLC-500 |
|
Type |
Mekanisk kunstvandingsmåler |
|
Størrelsesområde |
DN50-DN500 (2" til 20") |
|
Nøjagtighedsklasse |
Klasse B (ISO 4064) |
|
Pulsudgang |
1000L/puls (valgfrit) |
|
Max tryk |
1,6 MPa (PN16) |
|
Temperaturområde |
0,1 grad -50 grader (kold)) |
|
Tilslutningstype |
Flanget (ANSI/DIN standard) |
Konfiguration af pulsudgang
Denne kunstvandingsmåler tilbyder tre driftstilstande:
Ikke-pulsversion: Grundlæggende mekanisk aflæsning til traditionel kunstvandingsstyring
Pulsoutputversion: Aktiv pulstransmission (1000L/puls) til automatiseret dataindsamling
Præ-udstyret version: Pulse-klar design til fremtidig SCADA-systemintegration
Ansøgninger
• Landbrugsvandingsdistriktsmåling
• Farm vandtildelingssystemer
• Overvågning af vandingskanalens flow
• Landbrugskooperativ vandforvaltning
• Stor-skala plantagevandmåling
Kvalitetssikring
Hver mekanisk kunstvandingsmåler gennemgår:
2,4 MPa tryktestning i 5 minutter
Flowkalibrering til ISO 4064 klasse B-standarder
Materiale korrosionsbestandighed test
Verifikation af pulsudgangsnøjagtighed (for pulsmodeller)
Holdbarhedstest i marken (ekstremt vejr)
Vigtigste tekniske data
|
Størrelse |
Q3/Q1 |
Q4 |
Q3 |
Q2 |
Q1 |
Min. Læsning |
Maks. Læsning |
|
DN(mm) |
m³/h |
m³ |
|||||
|
50 |
50 |
31.25 |
25 |
2 |
0.5 |
0.0005 |
999.999 |
|
65 |
50 |
40 |
3.2 |
0.8 |
0.0005 |
999.999 |
|
|
80 |
78.75 |
63 |
5.04 |
1.26 |
0.0002 |
999.999 |
|
|
100 |
125 |
100 |
8 |
2 |
0.0002 |
999.999 |
|
|
125 |
200 |
160 |
12.8 |
3.2 |
0.0002 |
999.999 |
|
|
150 |
312.5 |
250 |
20 |
5 |
0.0002 |
999.999 |
|
|
200 |
500 |
400 |
32 |
8 |
0.0002 |
999.999 |
|
|
250 |
787.5 |
630 |
50.4 |
12.6 |
0.02 |
999.999 |
|
|
300 |
1250 |
1000 |
80 |
20 |
0.02 |
999.999 |
|
Maksimalt tilladte fejl
Fra Q1 til Q2:±5 %
Fra Q2 til Q4:±2% (±3% for vandmåler)
Dimension
|
Type |
Størrelse |
Længde |
Højde |
Tilslutningsflange |
||
|
mm |
L |
H |
ΦD1 Udenfor Dia. |
ΦD2 BoltCircleDia. |
Forbinder Bolte |
|
|
LXLC-50 |
50 |
200 |
261 |
165 |
125 |
4-M16 |
|
LXLC-65 |
65 |
200 |
271 |
185 |
145 |
4-M16 |
|
LXLC-80 |
80 |
225 |
276 |
200 |
160 |
8-M16 |
|
LXLC-100 |
100 |
250 |
289 |
220 |
180 |
8-M16 |
|
LXLC-125 |
125 |
250 |
299 |
250 |
210 |
8-M16 |
|
LXLC-150 |
150 |
300 |
319 |
285 |
240 |
8-M20 |
|
LXLC-200 |
200 |
350 |
346 |
340 |
295 |
12-M20 |
|
LXLC-250 |
250 |
400 |
434 |
395 |
350 |
12-M24 |
|
LXLC-300 |
300 |
450 |
459 |
445 |
400 |
12-M24 |
Hvorfor vælge denne mekaniske kunstvandingsmåler?
Denne mekaniske kunstvandingsmåler er specielt designet til kravene til landbrugsvandforvaltning. Den robuste konstruktion modstår vandingsvandsforhold, mens det mekaniske drev sikrer pålidelig drift uden elektrisk strøm. Som en dedikeret kunstvandingsmåler giver den vanddistrikter og landmænd nøjagtige målinger til retfærdig vandtildeling og fakturering.
